Maquette borne vs kiosk construit — decomposition et tracabilite

Auteur : BYAN. Note de tracabilite maquette -> code (appui oral RNCP Bloc 1 : "comment etes-vous passe de la maquette au code ?"). Source : docs/design/maquette-borne.pdf (export Figma de l'ecole, 10 ecrans, format 1440x1024). Ecrans exportes un a un dans docs/design/screens/.

1. Lecture d'ensemble

La maquette decrit un parcours de type McDonald's (Big Mac, Best Of, McCafe, arches M, Coca) : c'est la base de reference a rebrander en Wakdo.

Point central : les 10 "ecrans" ne sont pas 10 pages. Ce sont en realite ~4 ecrans de base plus un systeme de modales qui s'ouvrent par-dessus l'ecran de commande :

Accueil
   -> Ecran de commande UNIQUE
        (bandeau categories en haut + grille produits + panneau commande persistant a droite)
        sur lequel s'ouvrent les modales de composition (taille menu, accompagnement, boisson, format/quantite)
   -> Chevalet (sur place : saisie du numero)
   -> Remerciement

Le kiosk construit a desormais rejoint ce paradigme : l'ecran de commande (products.html) porte un panneau de commande persistant a droite, les options produit et le composeur de menu s'ouvrent en modale par-dessus la grille, et le chevalet (saisie du numero de table) s'ouvre en modale au paiement sur place. Les pages intermediaires product.html et cart.html du premier jet ont ete retirees. Cette note garde la trace de la decomposition maquette -> code et des ecarts resorbes.

2. Decomposition ecran par ecran

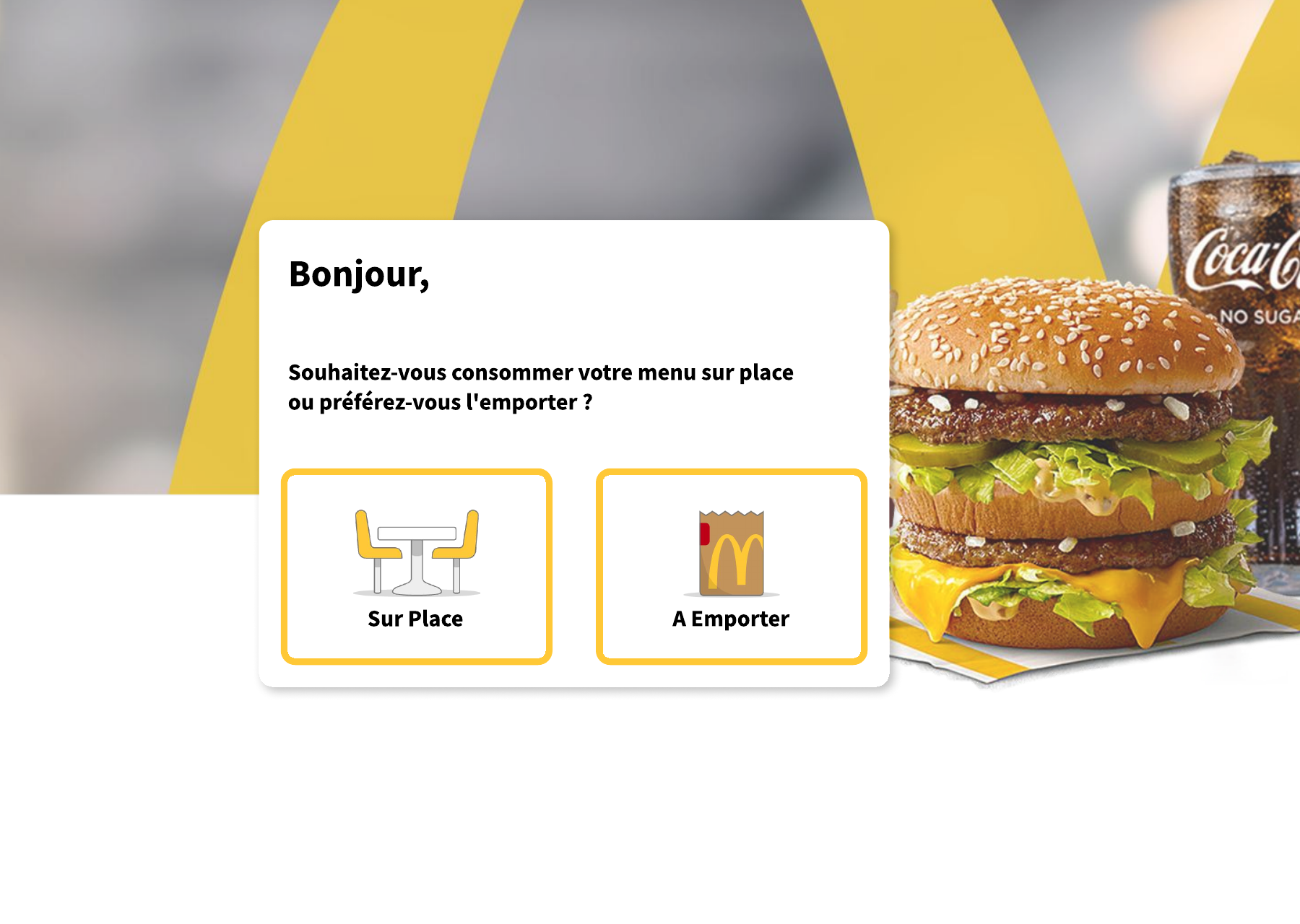

Ecran 1 — Accueil

• "Bonjour," + "Souhaitez-vous consommer votre menu sur place ou preferez-vous l'emporter ?"
• Deux grandes cartes : Sur Place (icone table) / A Emporter (icone sac).
• Fond : arches + Big Mac + Coca.

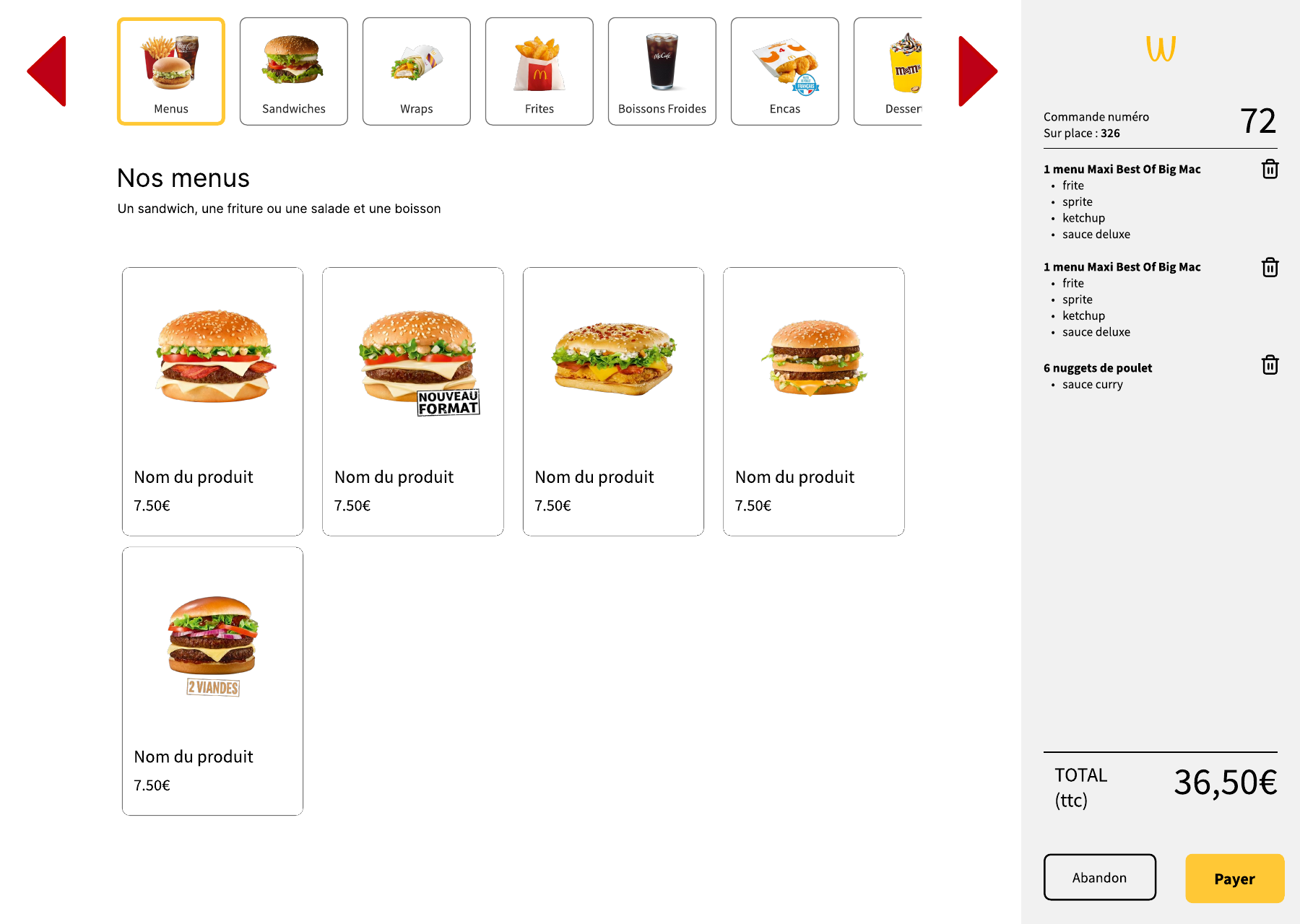

Ecran 2 — Ecran de commande (pivot)

• Bandeau categories horizontal (Menus actif, Sandwiches, Wraps, Frites, Boissons Froides, Encas, Desserts...) avec fleches rouges ◀ ▶ pour faire defiler.
• Titre de section "Nos menus" + sous-titre + grille de produits (image, nom, prix).
• Panneau de commande persistant a droite : numero de commande (72), "Sur place : 326", lignes de commande avec options en puces et icone corbeille, "TOTAL (ttc) 36,50 EUR", boutons "Abandon" / "Payer", logo W en haut.
• Cet ecran est le coeur de la maquette : tout le reste (sauf accueil/chevalet/remerciement) se joue ici ou en modale par-dessus.

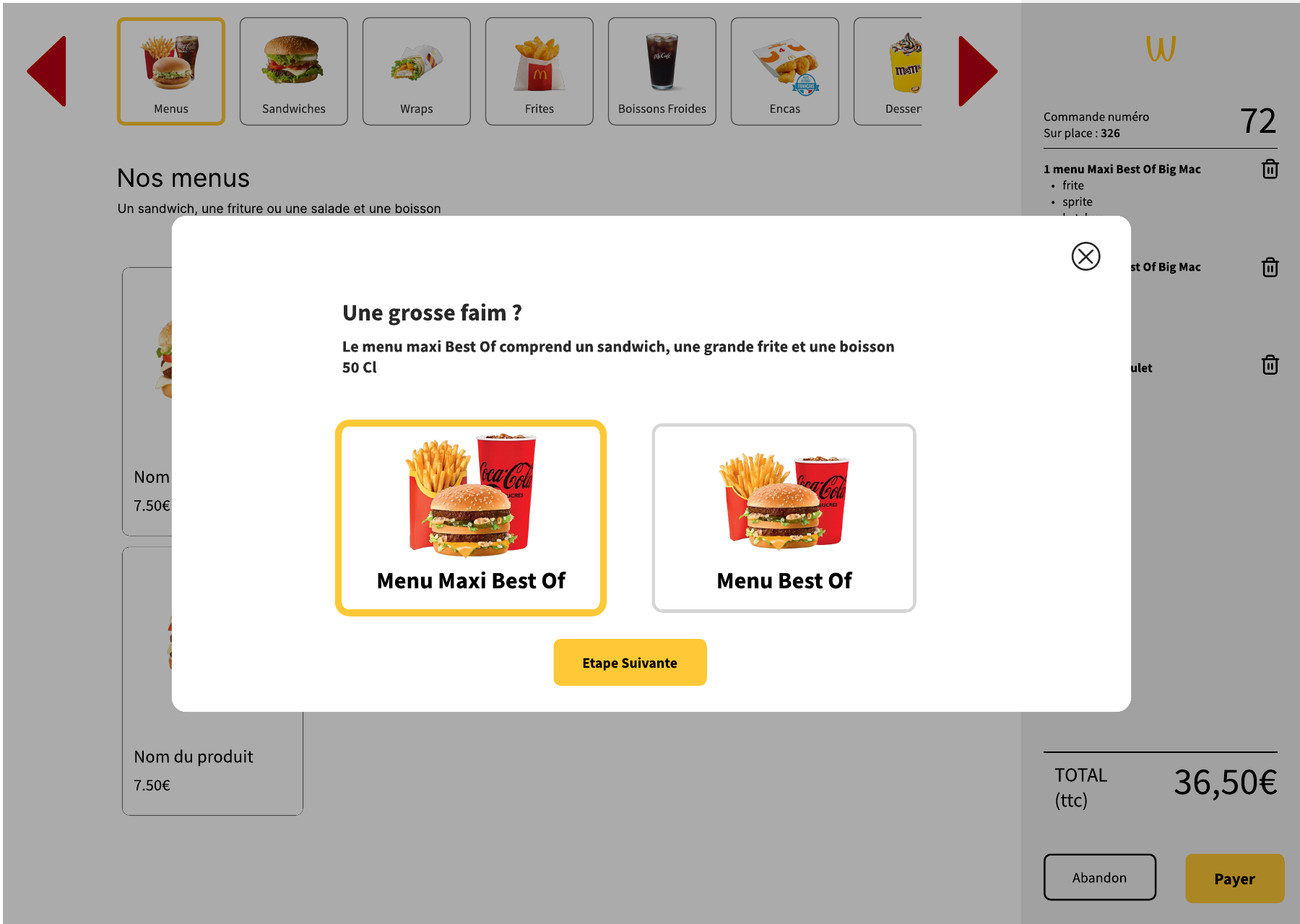

Ecran 3 — Modale "Une grosse faim ?" (composition menu, etape 1)

• Choix de la taille : Menu Maxi Best Of / Menu Best Of.
• Bouton "Etape Suivante". Premiere etape d'un assistant en modale.

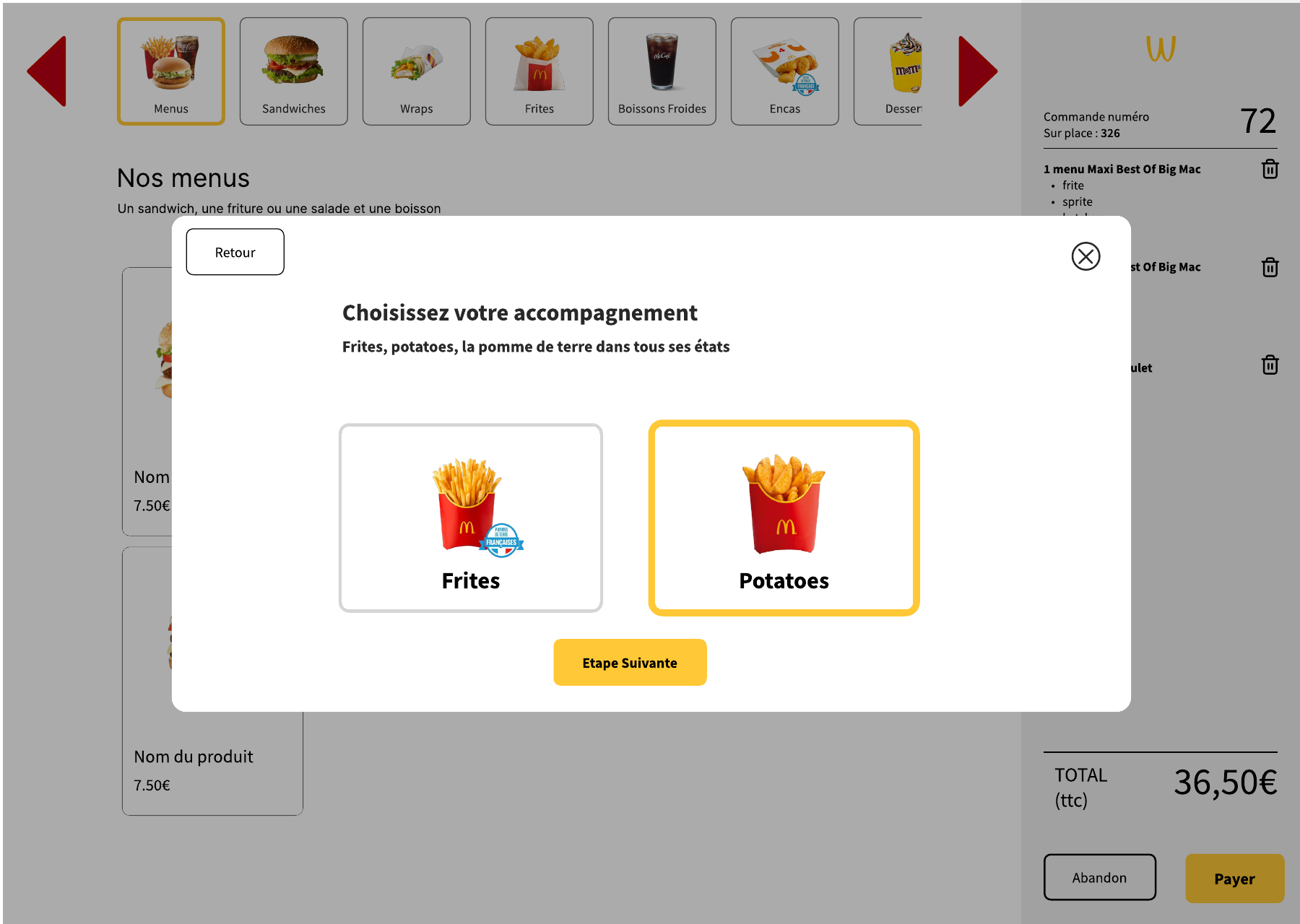

Ecran 4 — Modale "Choisissez votre accompagnement" (etape 2)

• Frites / Potatoes.
• Boutons "Retour" + "Etape Suivante".

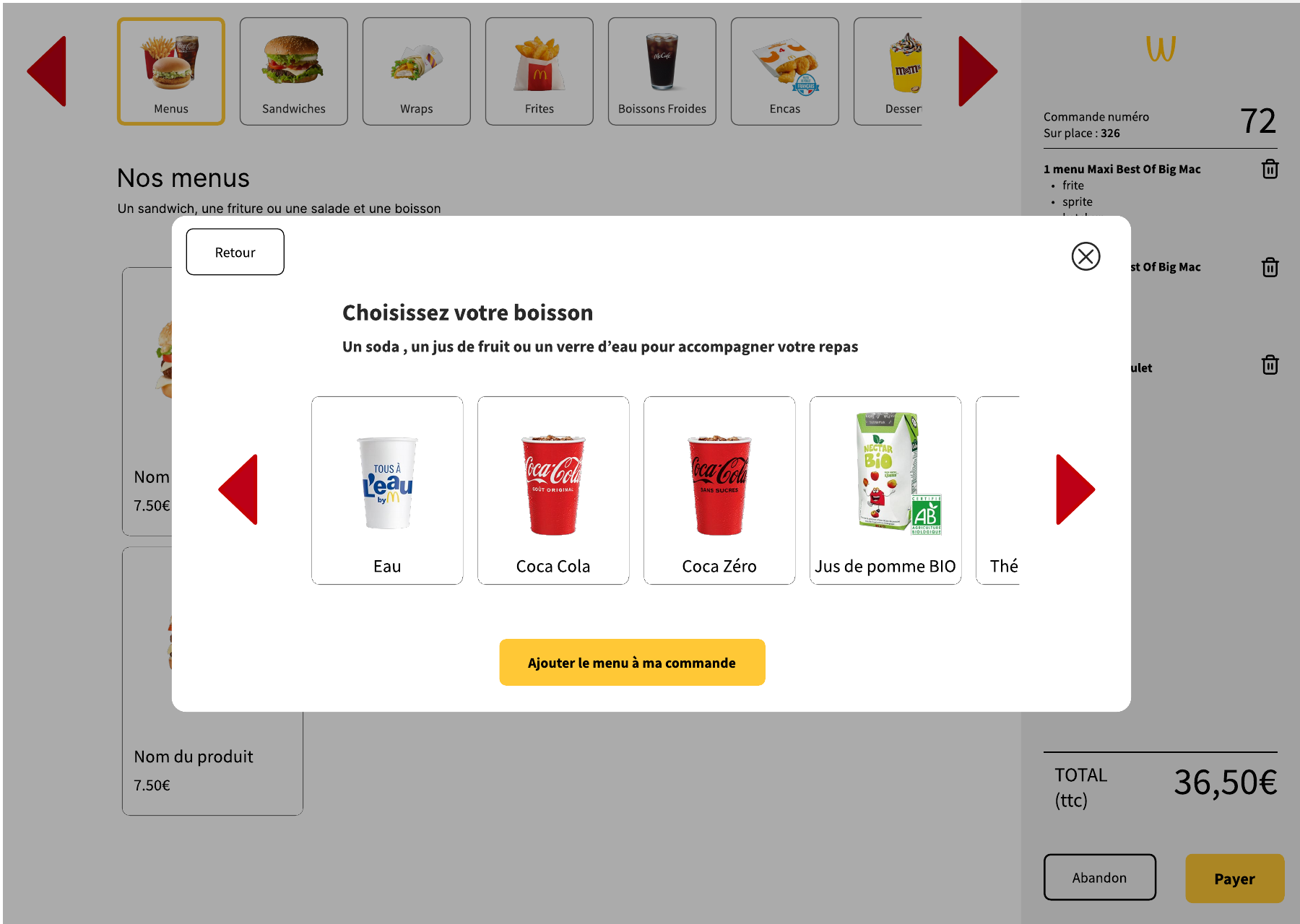

Ecran 5 — Modale "Choisissez votre boisson" (etape 3)

• Carrousel de boissons (Eau, Coca, Coca Zero, Jus de pomme BIO, The...) avec ◀ ▶.
• Bouton "Ajouter le menu a ma commande" (fin de l'assistant).

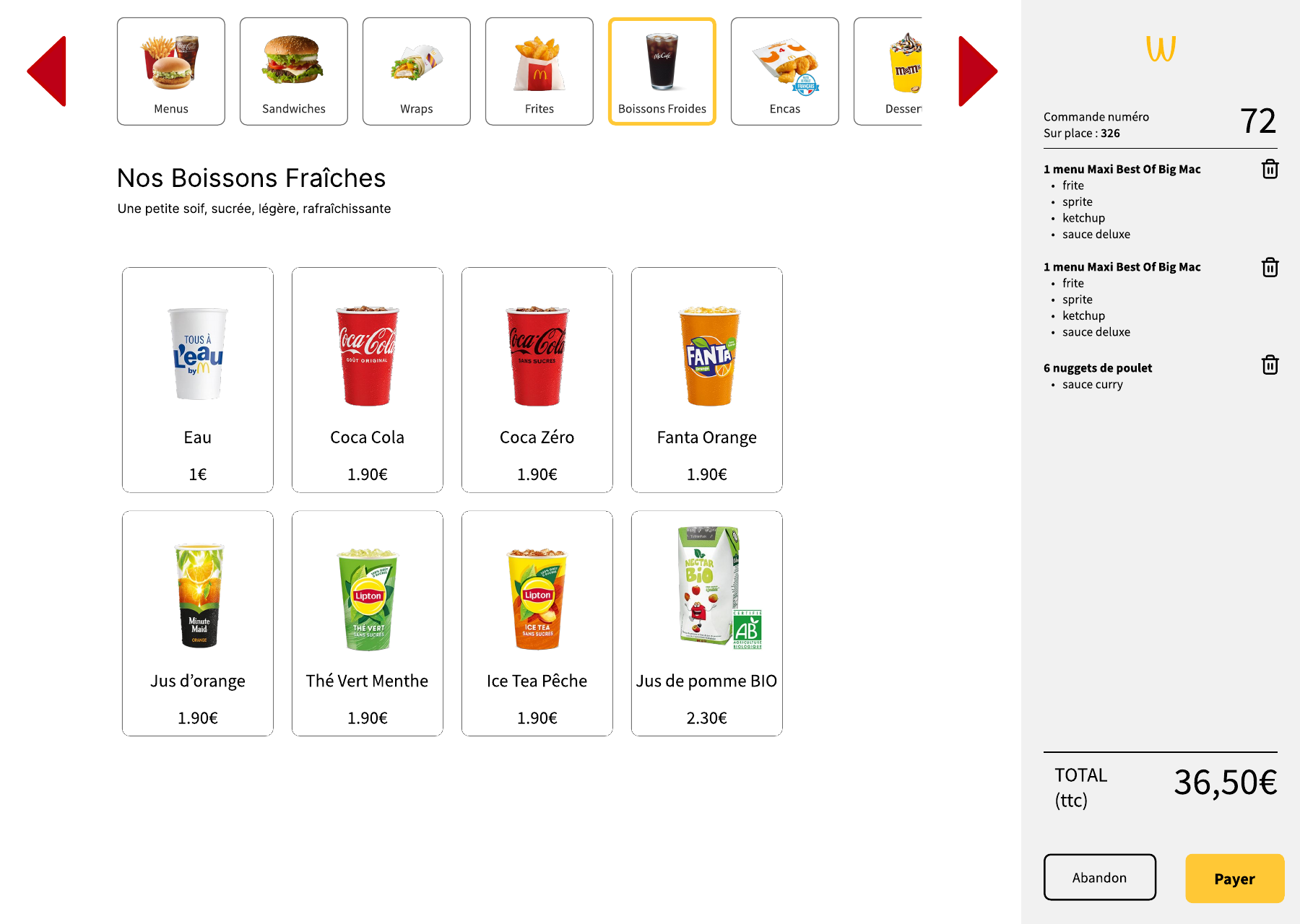

Ecran 6 — Ecran de commande, categorie Boissons Froides (a la carte)

• Meme ecran pivot, categorie "Boissons Froides" active.
• Grille de 8 boissons avec prix unitaires (Eau 1 EUR, Coca 1.90 EUR, Fanta 1.90 EUR, Jus de pomme BIO 2.30 EUR...).

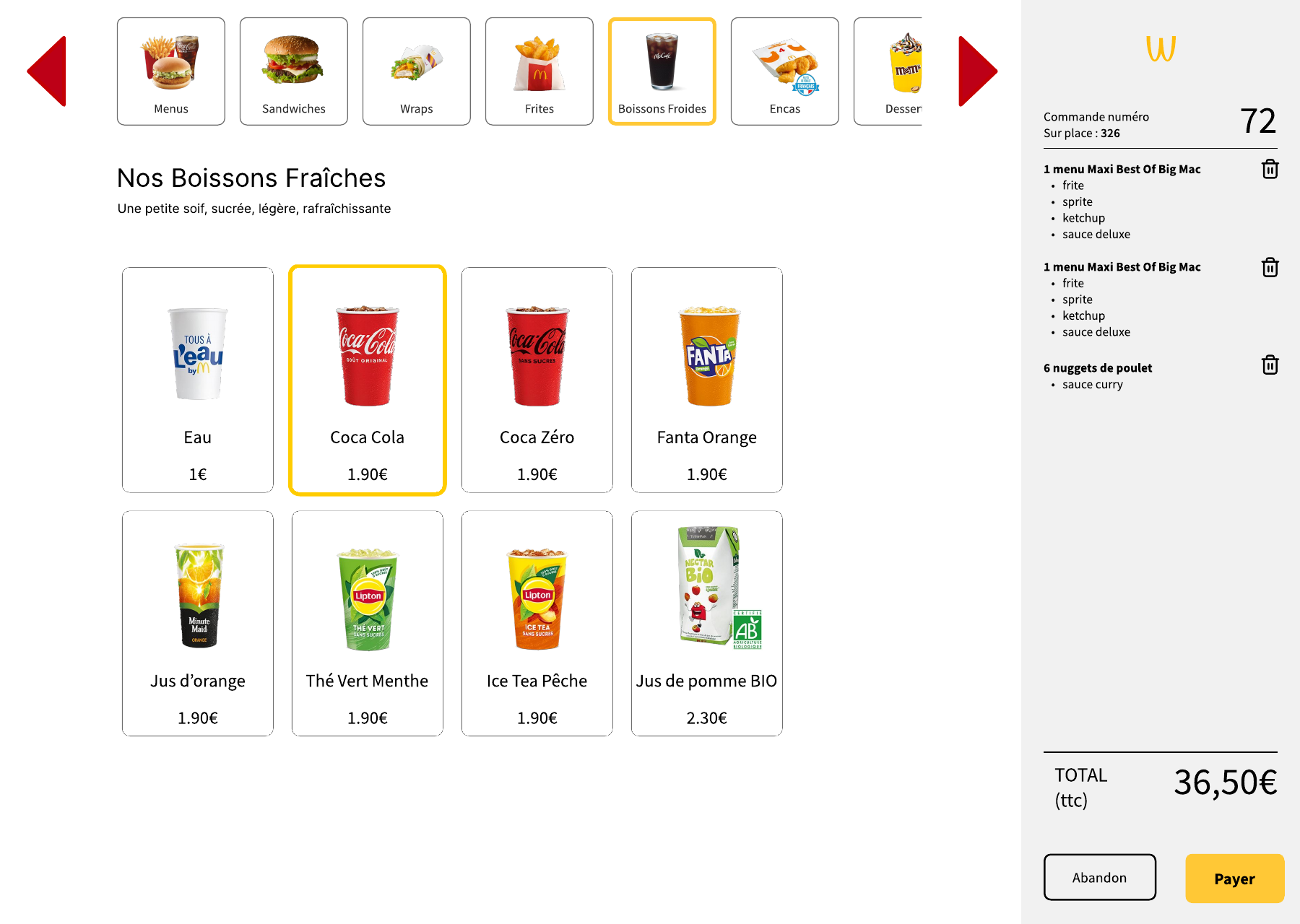

Ecran 7 — Selection d'un produit (etat)

• Meme grille, "Coca Cola" entoure en jaune : etat visuel de selection.

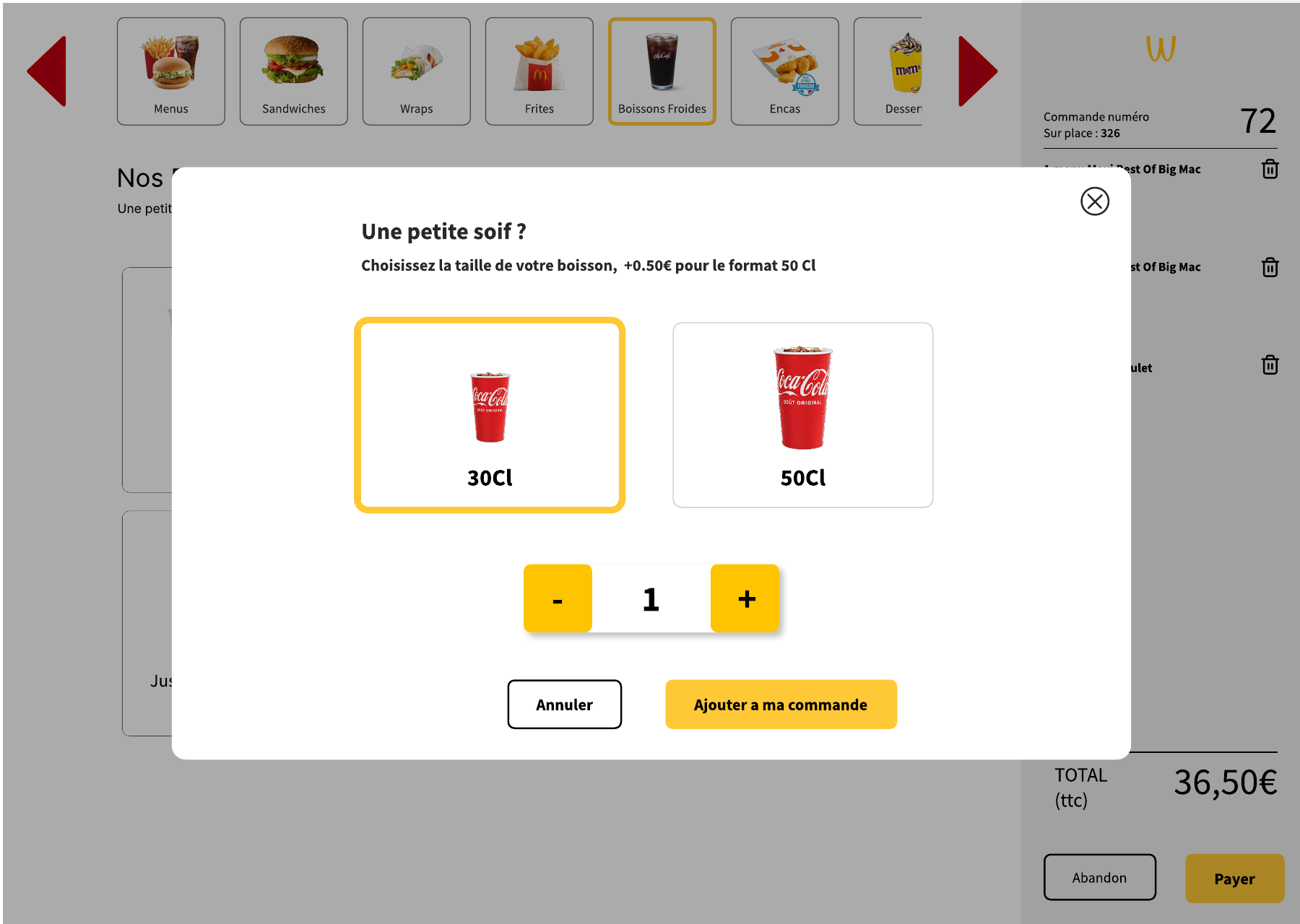

Ecran 8 — Modale "Une petite soif ?" (option produit a la carte)

• Taille 30Cl / 50Cl (+0.50 EUR pour le 50Cl).
• Stepper de quantite (- 1 +).
• Boutons "Annuler" / "Ajouter a ma commande".

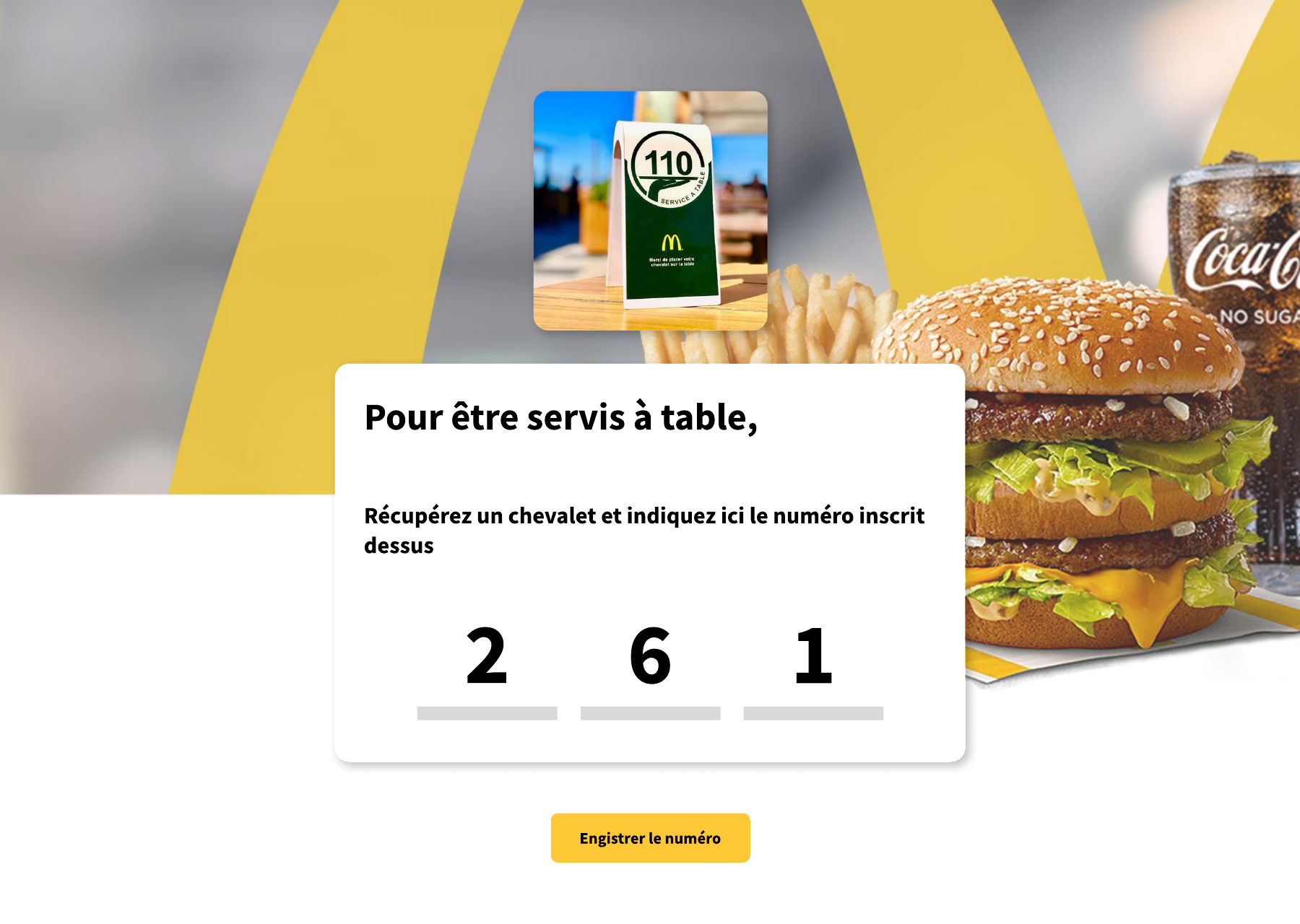

Ecran 9 — Chevalet (sur place)

• "Pour etre servis a table," + "Recuperez un chevalet et indiquez ici le numero inscrit dessus".
• Grands chiffres 2 6 1 + bouton "Enregistrer le numero".

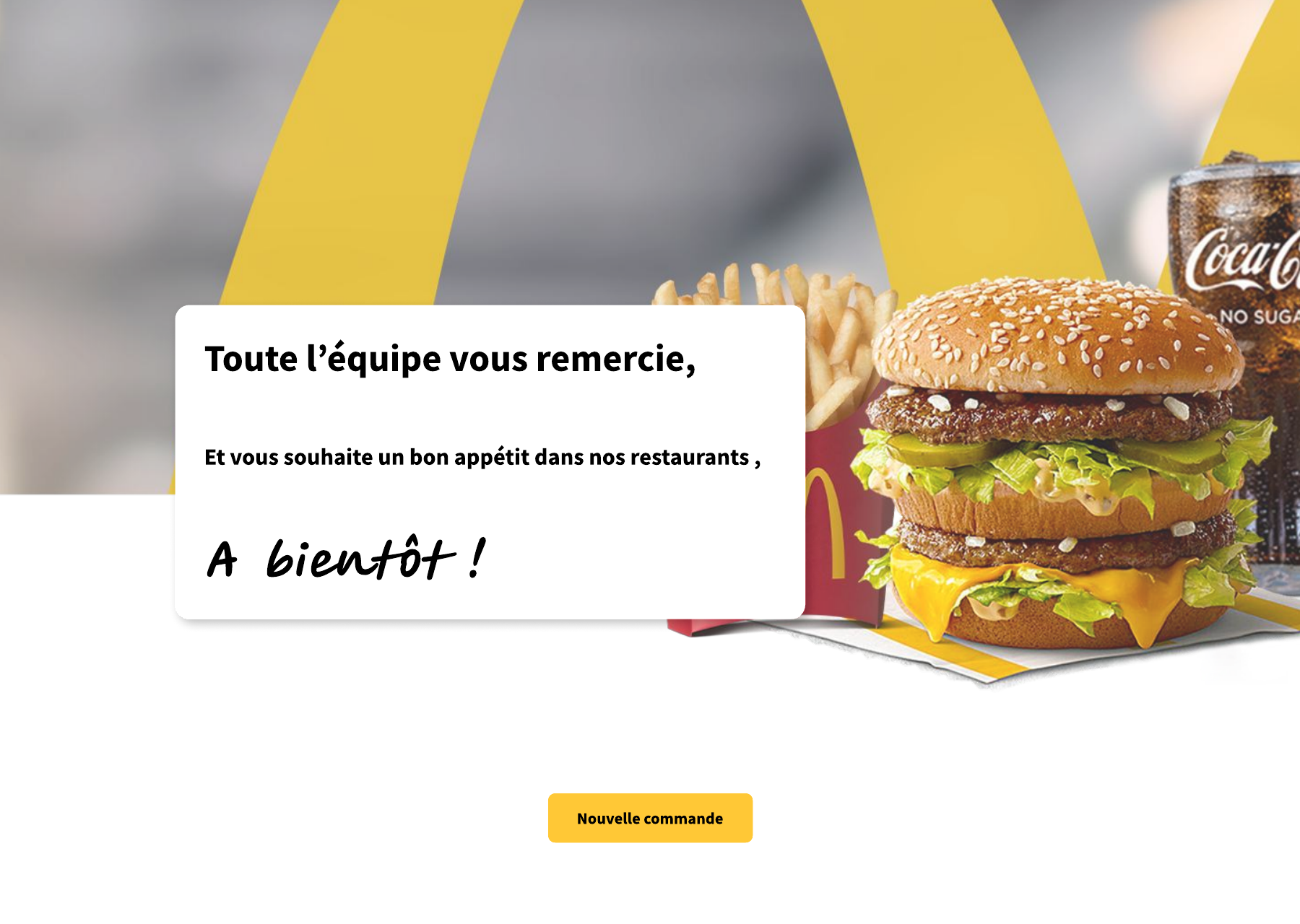

Ecran 10 — Remerciement

• "Toute l'equipe vous remercie, Et vous souhaite un bon appetit dans nos restaurants, A bientot !"
• Bouton "Nouvelle commande".

3. Maquette -> kiosk construit (mapping)

Maquette	Kiosk construit	Verdict
1. Accueil sur place / a emporter	index.html	conforme
2 + 6. Ecran de commande unique (bandeau + grille + panneau persistant)	products.html : bandeau categories (category-strip.js) + grille + panneau de commande persistant a droite (order-panel.js)	conforme
(pas de page categories separee)	categories.html plein ecran "Que souhaitez-vous commander ?"	ecran ajoute (la maquette met les categories en bandeau)
3-5. Composeur menu = assistant modal en etapes	page-product-menu.js : composeur modal pilote par les slots de /api/menus/{id} (format Maxi puis 1 etape par slot)	conforme
8. Modale d'option produit (taille + quantite)	product-options.js : modale d'options (taille R4 + stepper de quantite) au-dessus de la grille	conforme
9. Ecran chevalet dedie (saisie numero)	modale chevalet au paiement sur place (page-payment.js), numero pose via l'API ; rappele en confirmation	conforme
(aucun ecran de paiement)	payment.html "Carte bancaire / Especes"	ecran ajoute par le build
10. Remerciement	confirmation.html	conforme

4. Ecarts structurants (resorbes)

Les ecarts structurants du premier jet ont ete realignes sur la maquette :

1. Paradigme. L'ecran de commande (products.html) suit le plan mono-ecran de la maquette : categories en bandeau (category-strip.js), grille produits, et panneau recapitulatif persistant a droite ; les options et le composeur de menu s'ouvrent en modale par-dessus. Les pages product.html et cart.html du premier jet ont ete retirees.
2. Panneau de commande lateral. La piece centrale de la maquette (numero de commande, lignes editables avec quantite et retrait, TOTAL ttc, Abandon / Payer) est rendue par order-panel.js, visible en permanence sur l'ecran de commande.
3. Composition de menu. Le composeur (page-product-menu.js) est un assistant modal en etapes pilote par les slots de /api/menus/{id} (format Maxi puis une etape par slot), conforme a l'enchainement de la maquette.

5. Rebrand McDonald's -> Wakdo

Le visuel de la maquette est du McDonald's litteral (Big Mac, Best Of, McCafe, arches, "Tous a l'eau by M"). Le rebrand vers Wakdo (logo W, catalogue propre) est attendu et legitime : le branding McDo n'est pas livrable. Le sujet de cette note n'est donc pas le rebrand mais la structure des ecrans.

6. Suite

Le re-alignement du kiosk sur la maquette (panneau persistant + bandeau categories

• composeur en modale + chevalet en modale) est livre. La borne lit le catalogue via l'API REST (/api/categories|products|menus|allergens). Reste a faire : la generation dynamique de l'ecran categories depuis GET /api/categories (section 3, ecran categories) et le polissage visuel du rebrand Wakdo.
